湖南郴州高嶺土生產線

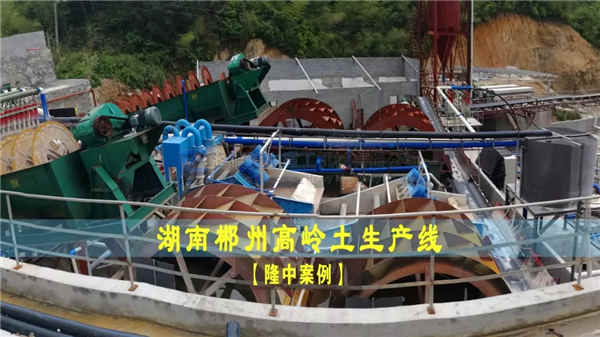

現場視頻

項目設計

1、高品質建筑砂：1000-1200噸，每天

2、成品高嶺土：170-180噸，每天

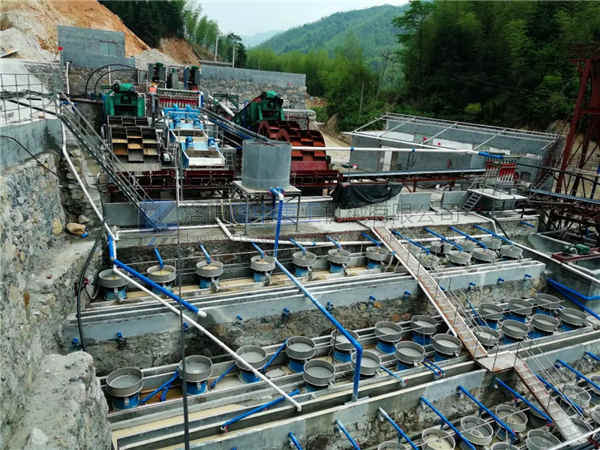

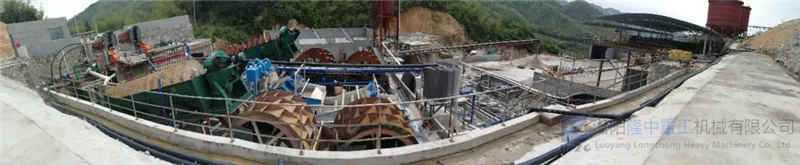

生產線全景圖

現場設備

1.篩選型料倉，2.攪拌桶，3.滾筒篩，4.錘式破碎機，

5.螺旋洗砂機，6.脫水篩，7.旋流器組，8.電磁高頻篩，

9.自動除鐵機，10.防沉攪拌機，11.成品壓濾機，12.皮帶機若干

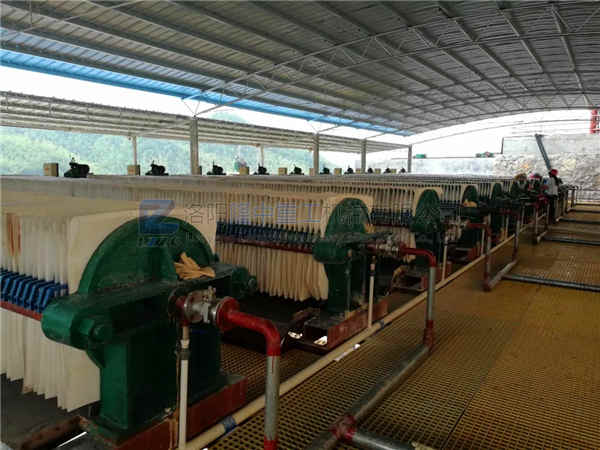

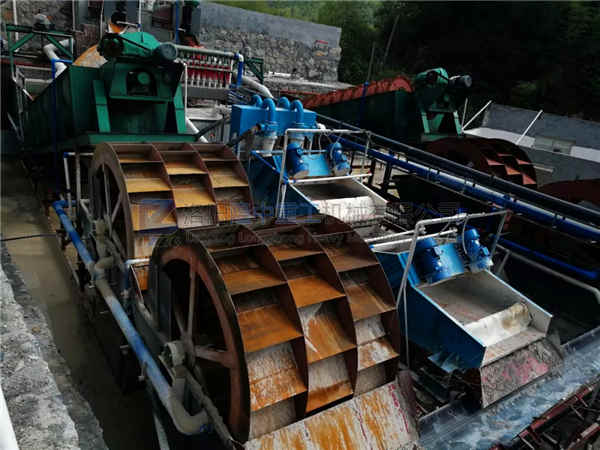

現場設備圖

工藝特點

1.現場設備依山而建，梯次配置，每個設備都以順流給料，減少了整個生產運營的電耗和成本。

2.以旋流器進行粗選，電磁高頻篩進行精細選的工藝，非常合理，不J充分的節約了場地，且滿足產品質量的要求。

3.現場采用PLC程控系統進行控制，大大的減少了人員的使用。

工藝流程

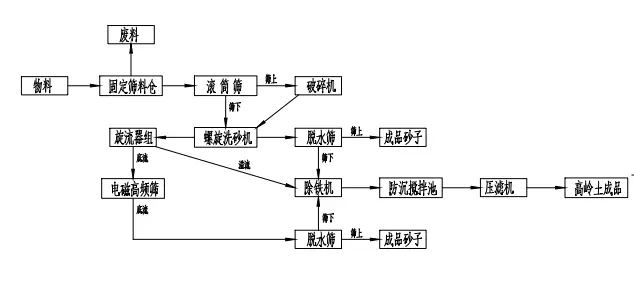

工藝流程圖

1、含有固體顆粒的高嶺土原料，經裝載機投料由篩選型料倉簡易分J后，進入攪拌桶加水?dāng)嚢瑁瑪嚢杈鶆蚝蟮奈锪线M(jìn)入滾筒篩篩分。

2、篩下物進入螺旋洗砂機；篩上物進入錘式破碎機破碎后同樣進入螺旋洗砂機進行固液分離。

3、固體砂石由螺旋洗砂機水洗后，排入脫水篩脫水，成為高品質建筑沙，由皮帶機運送至堆場。

4、液態尾水進入旋流器組進行分J，底流經電磁高頻篩再次分J，篩上物進入脫水篩脫水后進入成品砂堆場。

5、篩下物與旋流器溢流，經除鐵機出鐵后進入防沉攪拌池，由高壓泵供給壓濾機壓濾成高品質高嶺土。
